CUSTOM MADE ULTRASONIC CLEANER
特注オーダーメイド 超音波洗浄機
大型・長尺ワーク、特殊槽、複数タンク、ろ過循環など。
洗浄物・汚れ・使用環境に合わせて設計・製作します。
こんな特注に対応できます
洗浄物や洗浄工程に合わせて、槽・周波数・機能・付帯設備まで組み合わせて設計できます。
槽サイズ・形状を指定
大型・長尺・深型・ワイド・特殊寸法
洗浄物のサイズ・形状・投入数に合わせて設計。
周波数・仕様を選択
28〜200kHz・デュアル・トリプル
洗浄物・汚れ・要求精度に合わせて選択。
洗浄工程・付帯設備
多槽・ろ過循環・冷却循環・リフト・回転機構
必要な工程・設備を組み合わせ。
専用カゴ・治具を設計
仕切り・網目指定・ラバー保護・専用形状
洗浄物の形状・数量に合わせて専用設計。
特注オーダーメイド例
既製品では対応しにくい洗浄物や工程に合わせた、オーダーメイド仕様の一例です。
01｜洗浄物・用途に合わせた専用設計

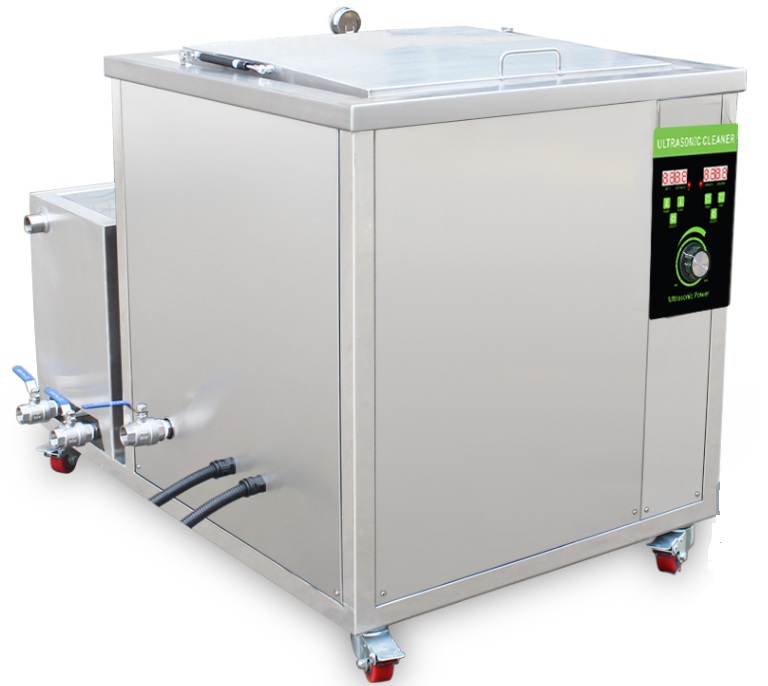

大型エンジン・自動車部品向け
エンジンブロック向け360L大型槽。オイルろ過システムを組み合わせた仕様。 参考仕様：360L｜槽内寸1000×600×600mm｜28/40kHz デュアル

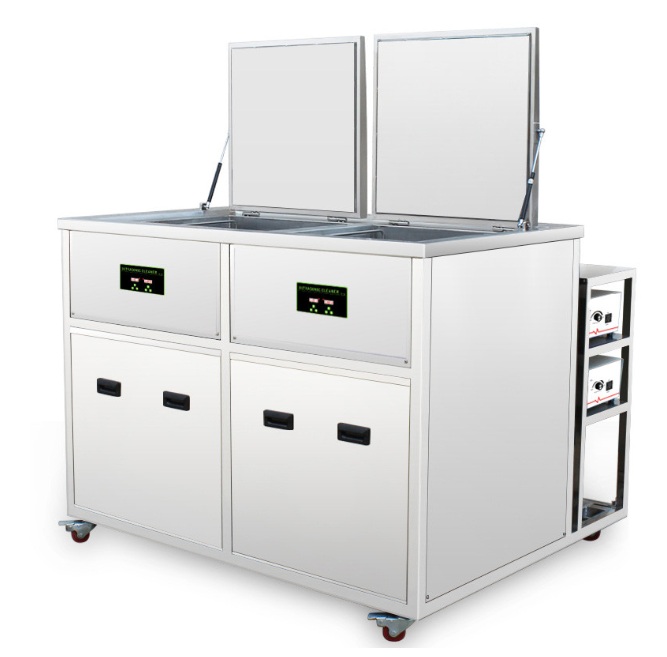

射出成形金型向け｜2槽式
超音波洗浄・脱脂＋すすぎの2槽構成。射出成形金型の油分・グリース・汚れなどの洗浄に対応し、ろ過システムも追加可能。 参考仕様：266L｜槽内寸730×480×760mm｜28kHzまたは40kHz

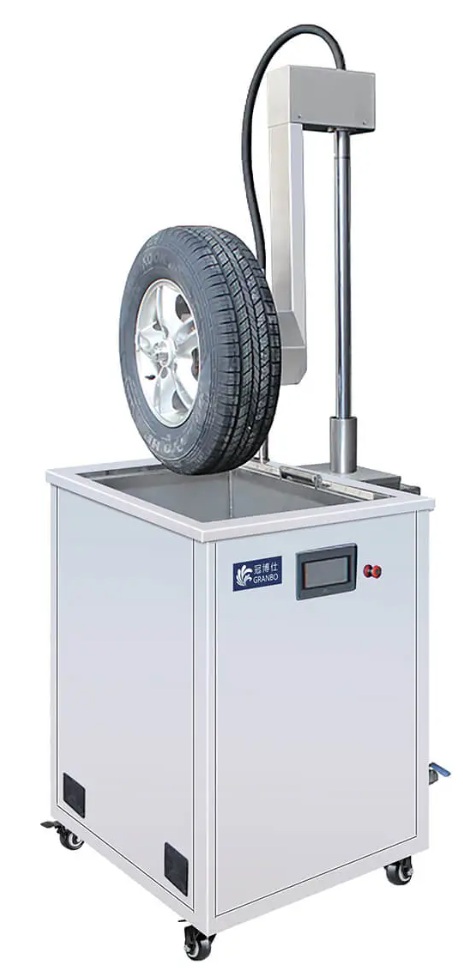

ホイール・タイヤ専用
ホイール・タイヤを回転させながら洗浄する専用機。空圧リフトと空圧チャックを備え、サイズの異なるタイヤにも対応。1回に2個洗浄できるタイプも選択可能。

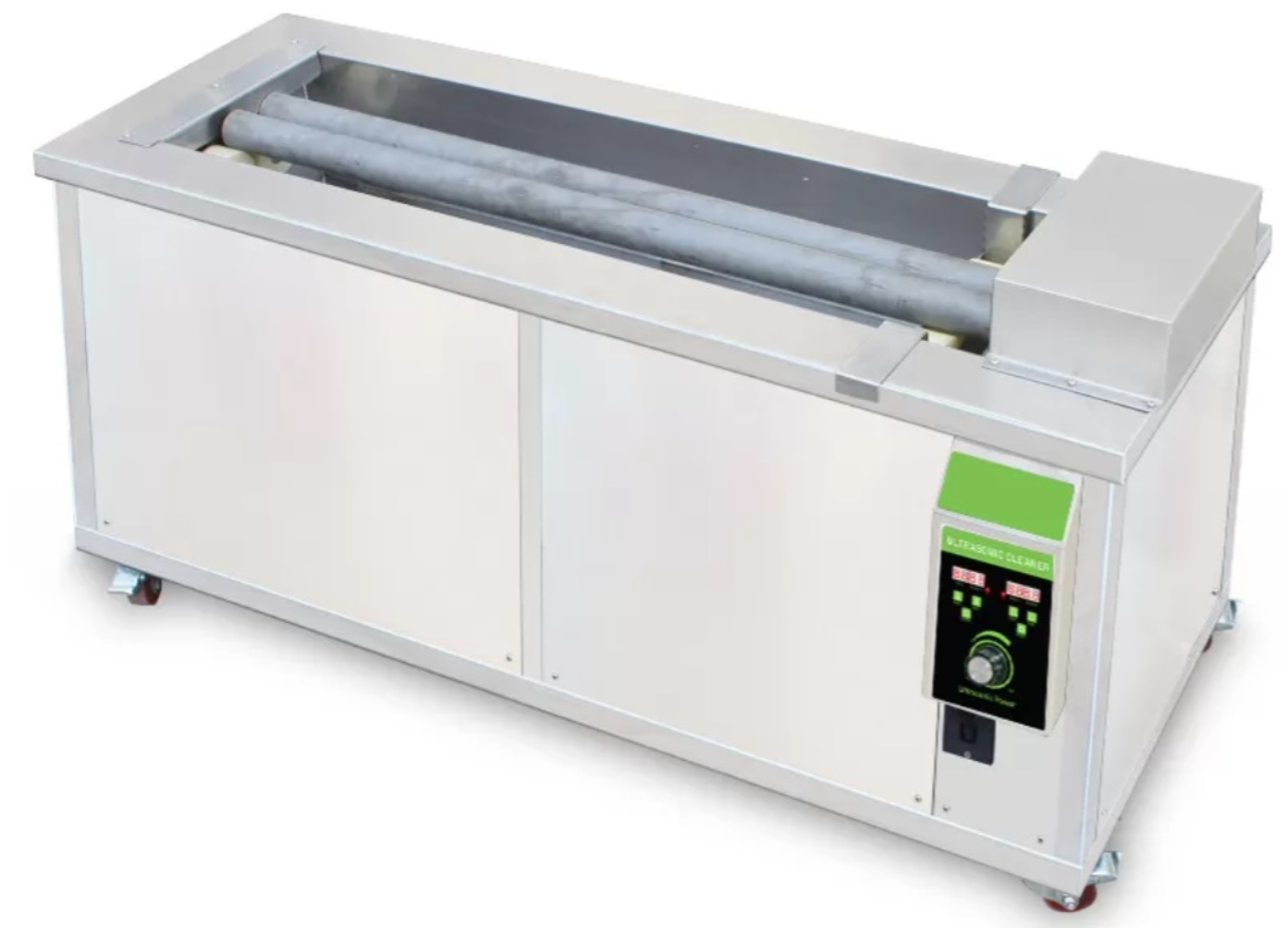

アニロックスロール専用
ロール寸法に合わせた専用槽と、ロールを回転させながら洗浄する回転機構を組み合わせた専用機。

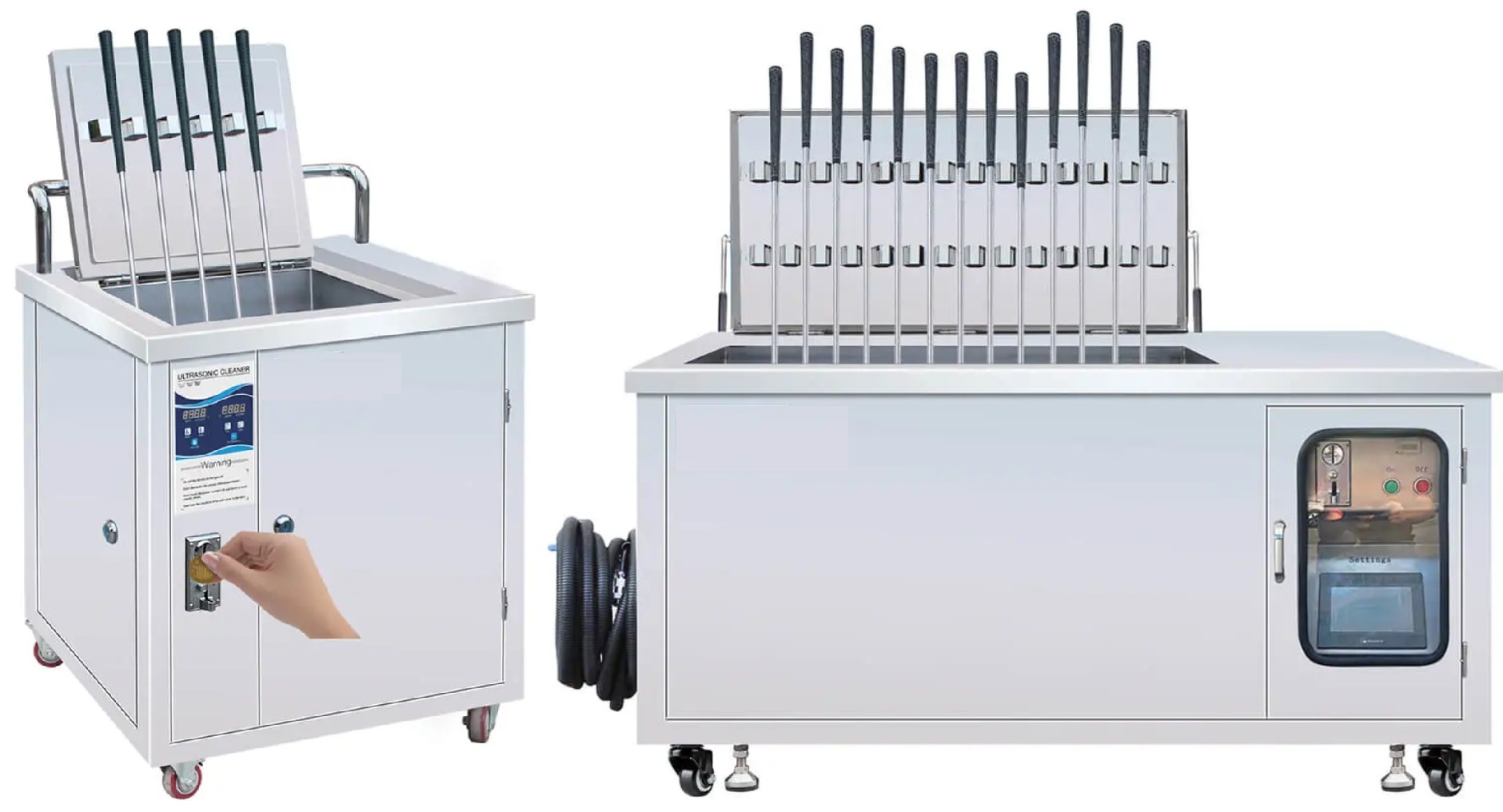

ゴルフクラブ専用
ゴルフクラブを複数本セットして洗浄できる専用設計。洗浄本数に合わせたサイズ変更に対応。小型タイプはコイン投入式のオプションにも対応。

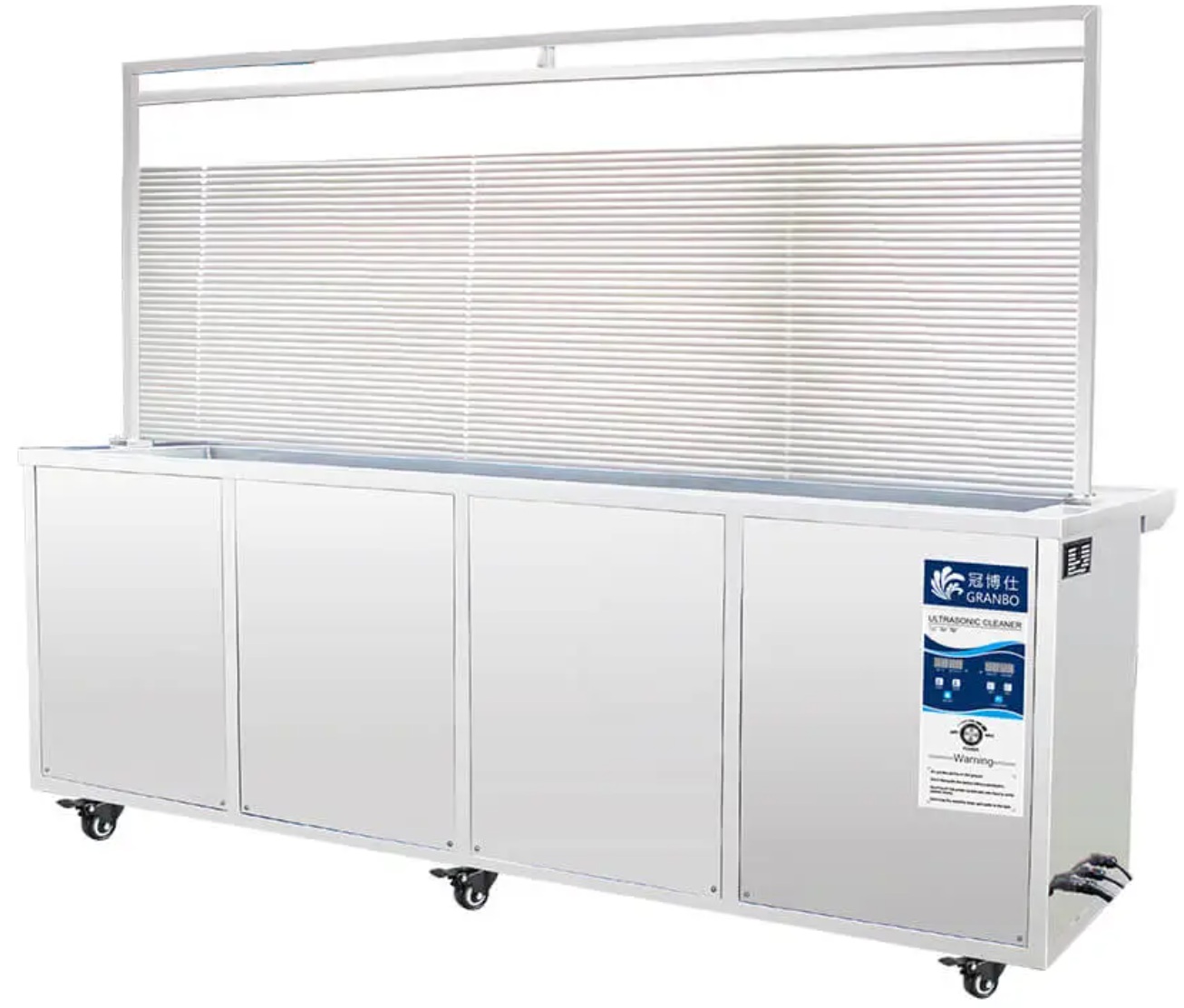

ブラインド専用
長尺ブラインドをそのまま洗浄できる専用設計。約3分の短時間洗浄に対応し、すすぎ槽付き。乾燥トレー・フレームもオプションで追加可能。 参考周波数：40kHz
02｜洗浄工程・付帯設備を組み合わせた特注

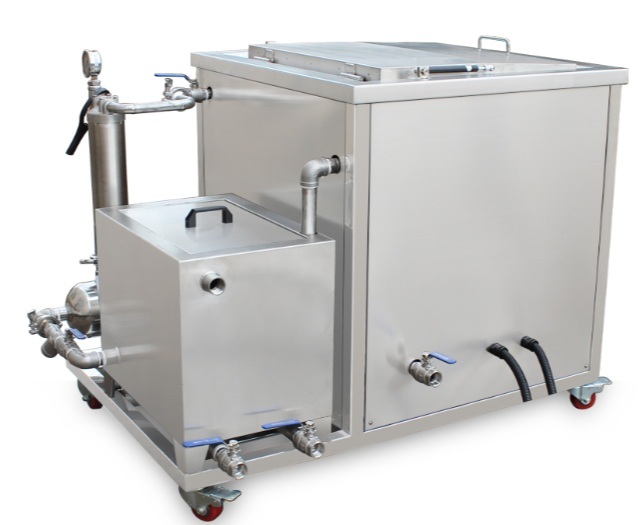

ろ過循環システム付き
洗浄液を循環・ろ過し、汚れの蓄積や洗浄物への再付着を抑えるシステム。

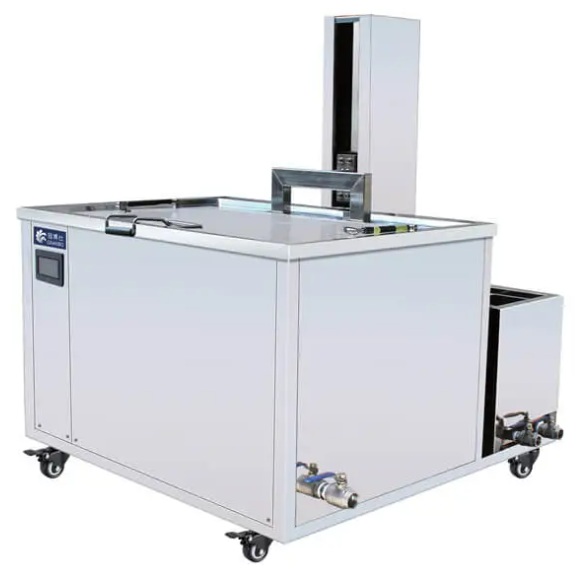

リフト機能付き
空圧リフトで重量物や大型ワークを昇降。槽への投入・引き上げ作業を軽減します。

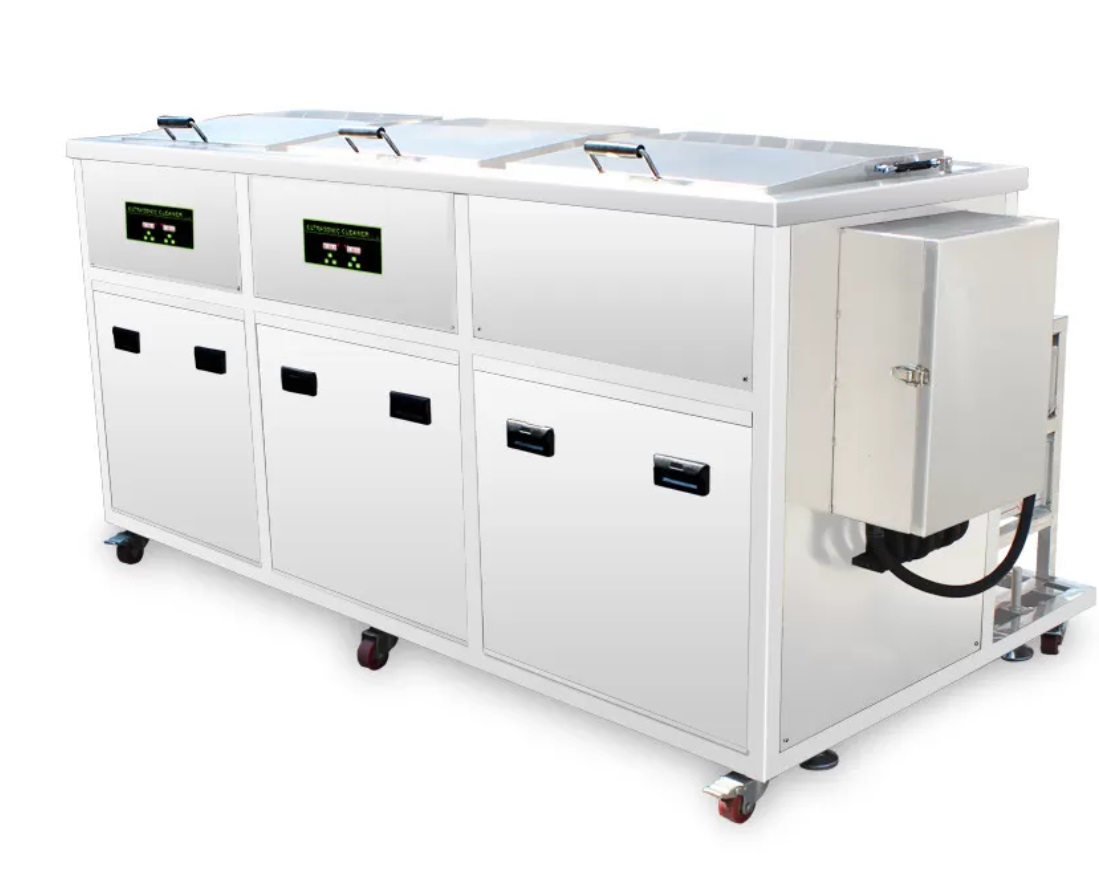

多槽式｜洗浄・すすぎ・乾燥
超音波洗浄・すすぎ・乾燥など、必要な工程を組み合わせた多槽設備。槽数や工程は用途に合わせて設計できます。

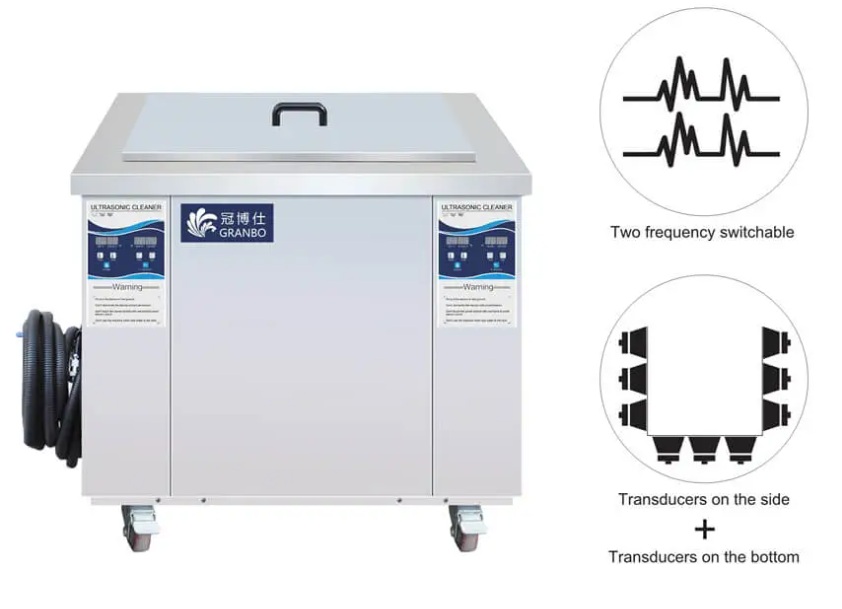

デュアル周波数・多面振動
2つの周波数を切り替えて洗浄。底面＋側面に振動子を配置する仕様にも対応します。

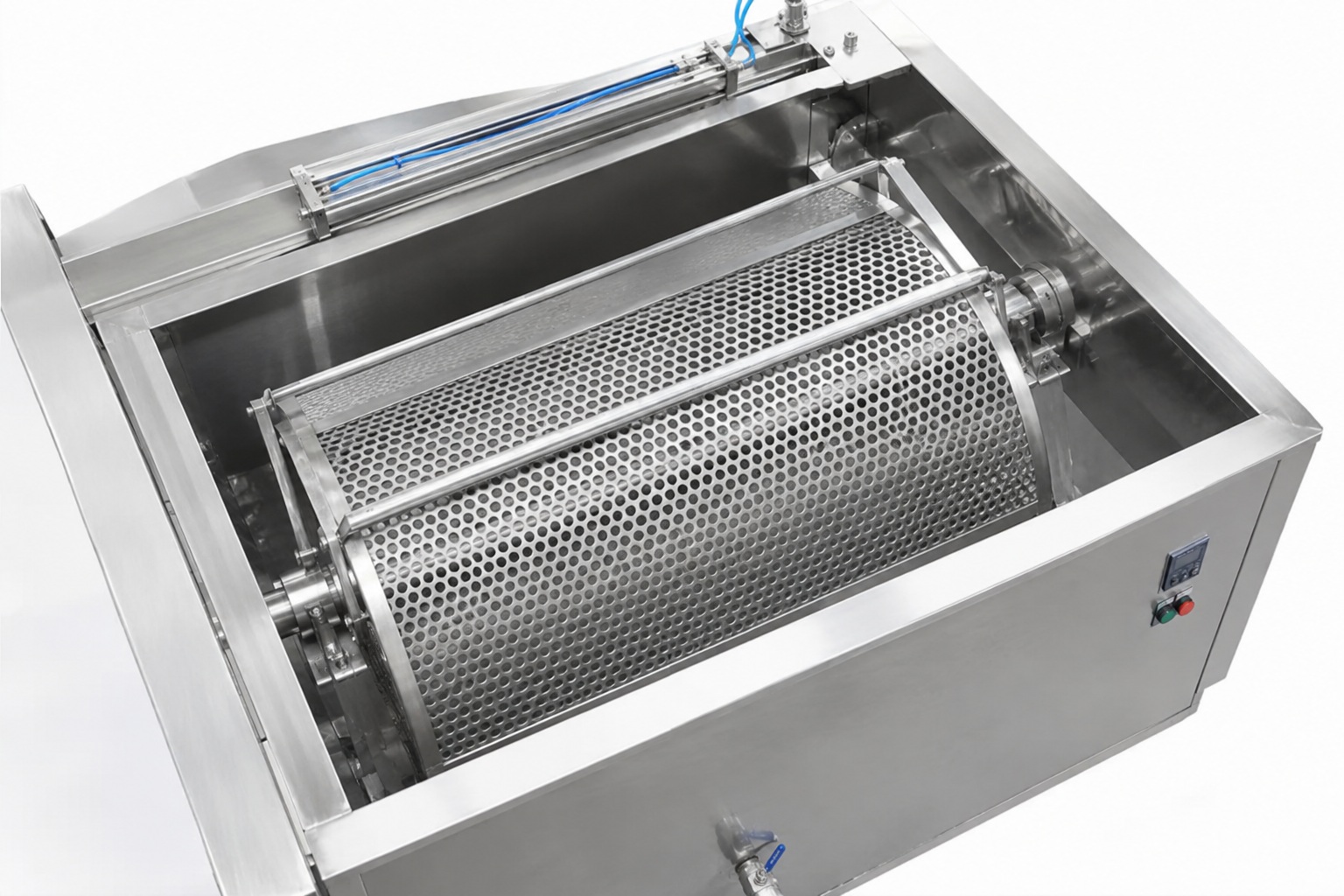

回転バスケット機構
洗浄物をバスケット内で回転させながら超音波洗浄。部品の向きを変えながら、複数方向から効率よく洗浄します。
03｜槽・洗浄カゴ・治具の特注

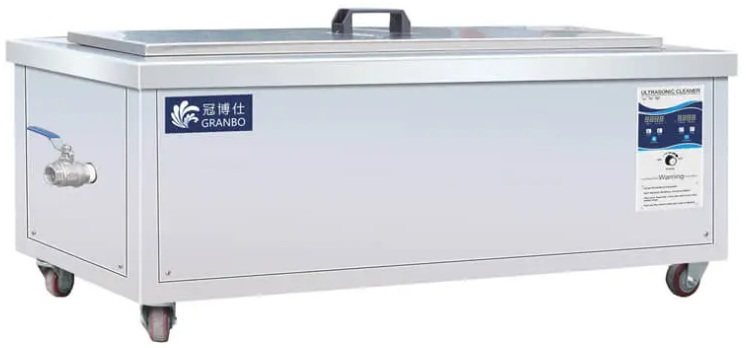

大型・長尺・ワイド槽
洗浄物のサイズや形状に合わせて、長尺・深型・ワイドなど標準品にない槽寸法で製作します。

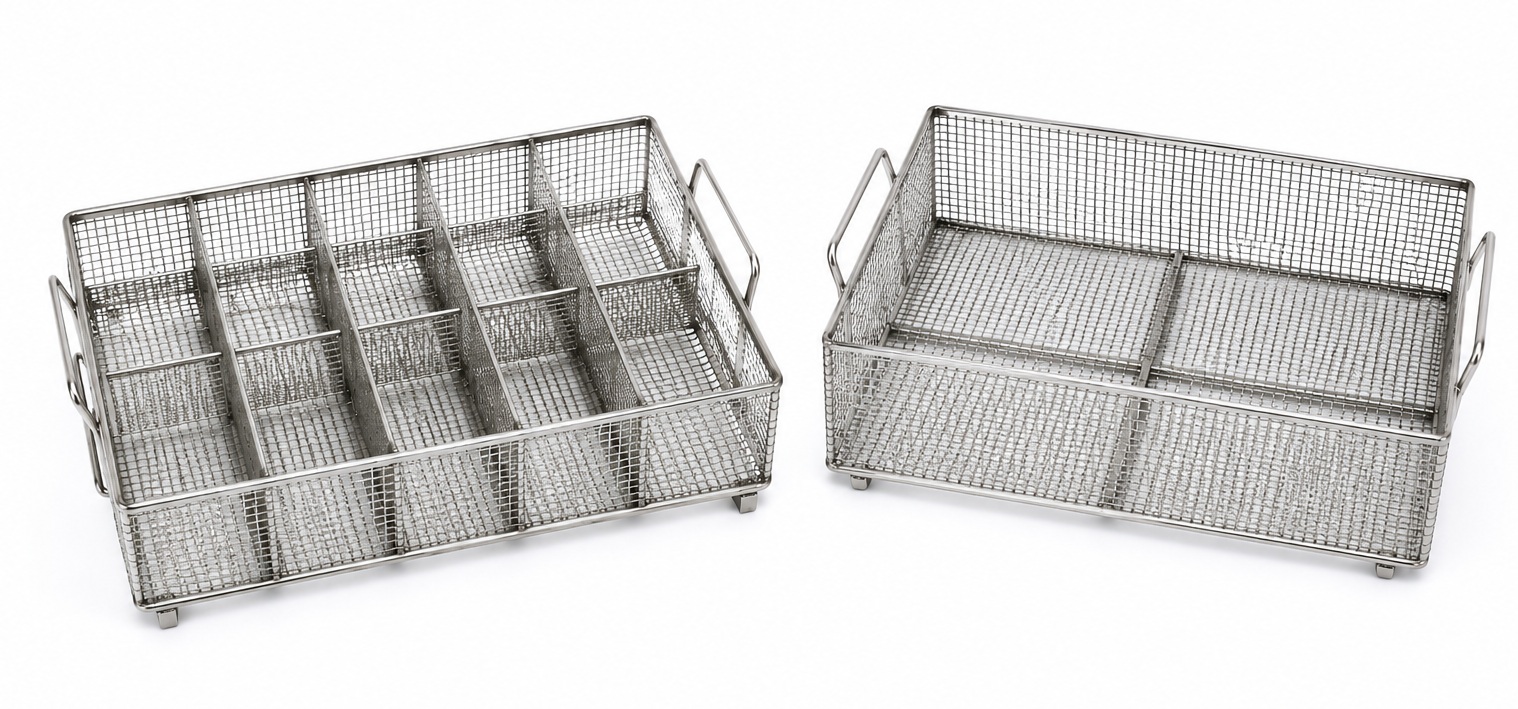

専用洗浄カゴ・治具
洗浄物に合わせてカゴ寸法・仕切り・網目サイズなどを指定。ラバーや保護材を使用した傷防止仕様にも対応します。
実際の特注製作実績
実際にご注文いただいた特注製作例です。容量・槽寸法・周波数・追加設備など、用途に合わせて製作しています。
特注超音波洗浄機｜製作実績

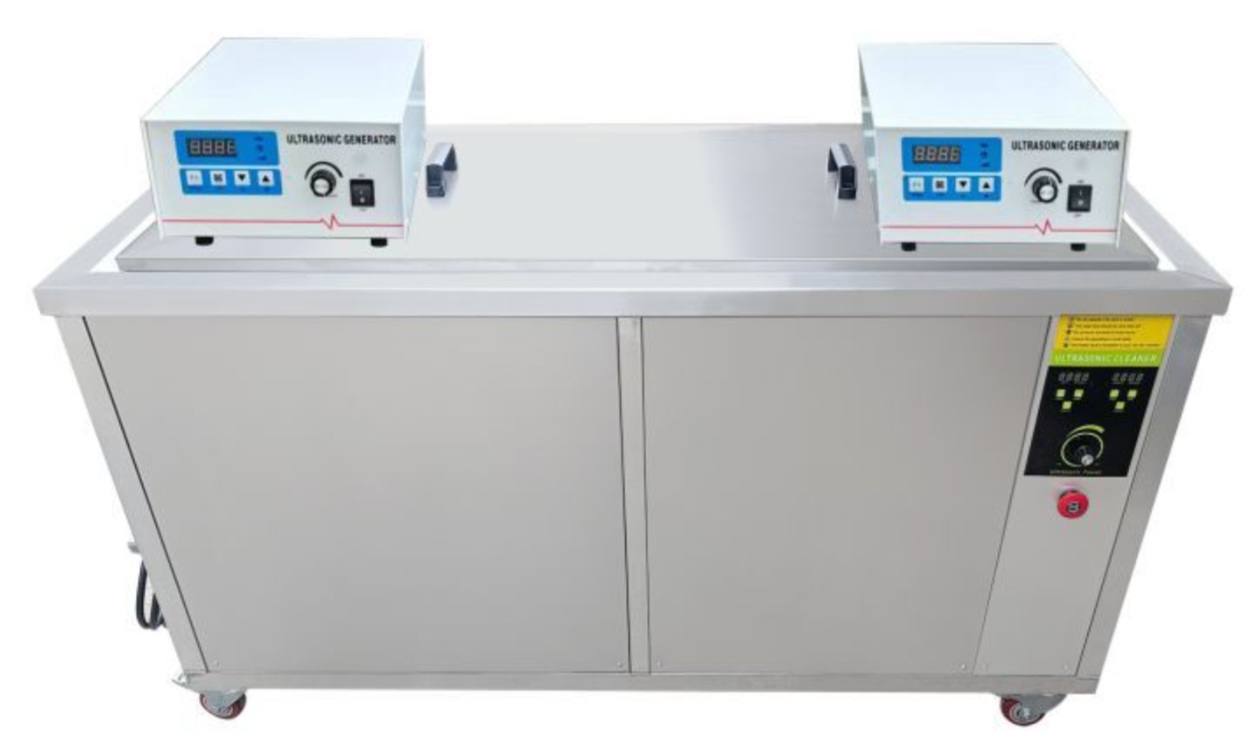

300L ロング・40kHz
パワー調節・オーバーフロー付きロング槽。

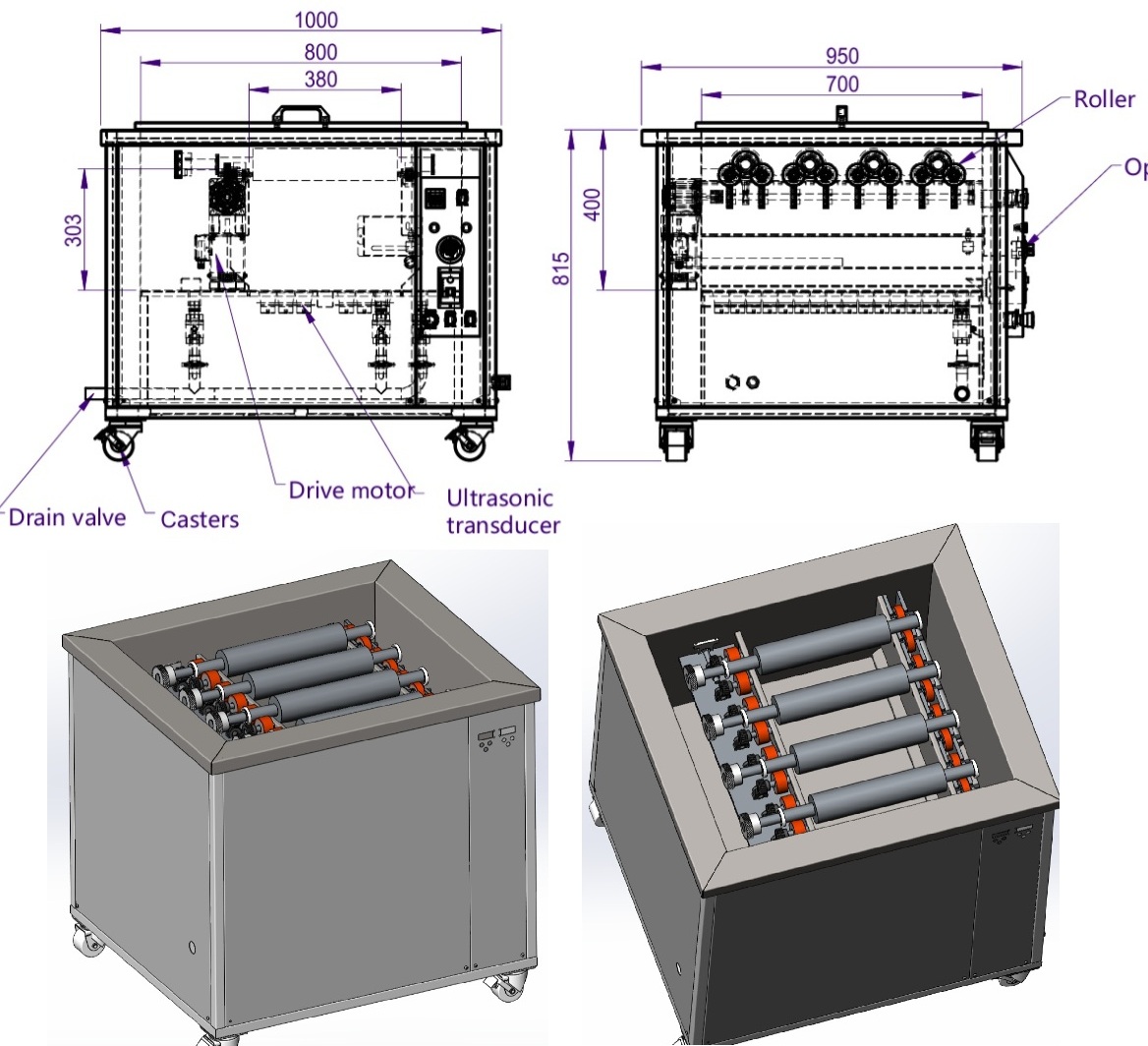

121.6L アニロックスロール専用・40kHz
ロール回転機構を備えたアニロックスロール専用機。

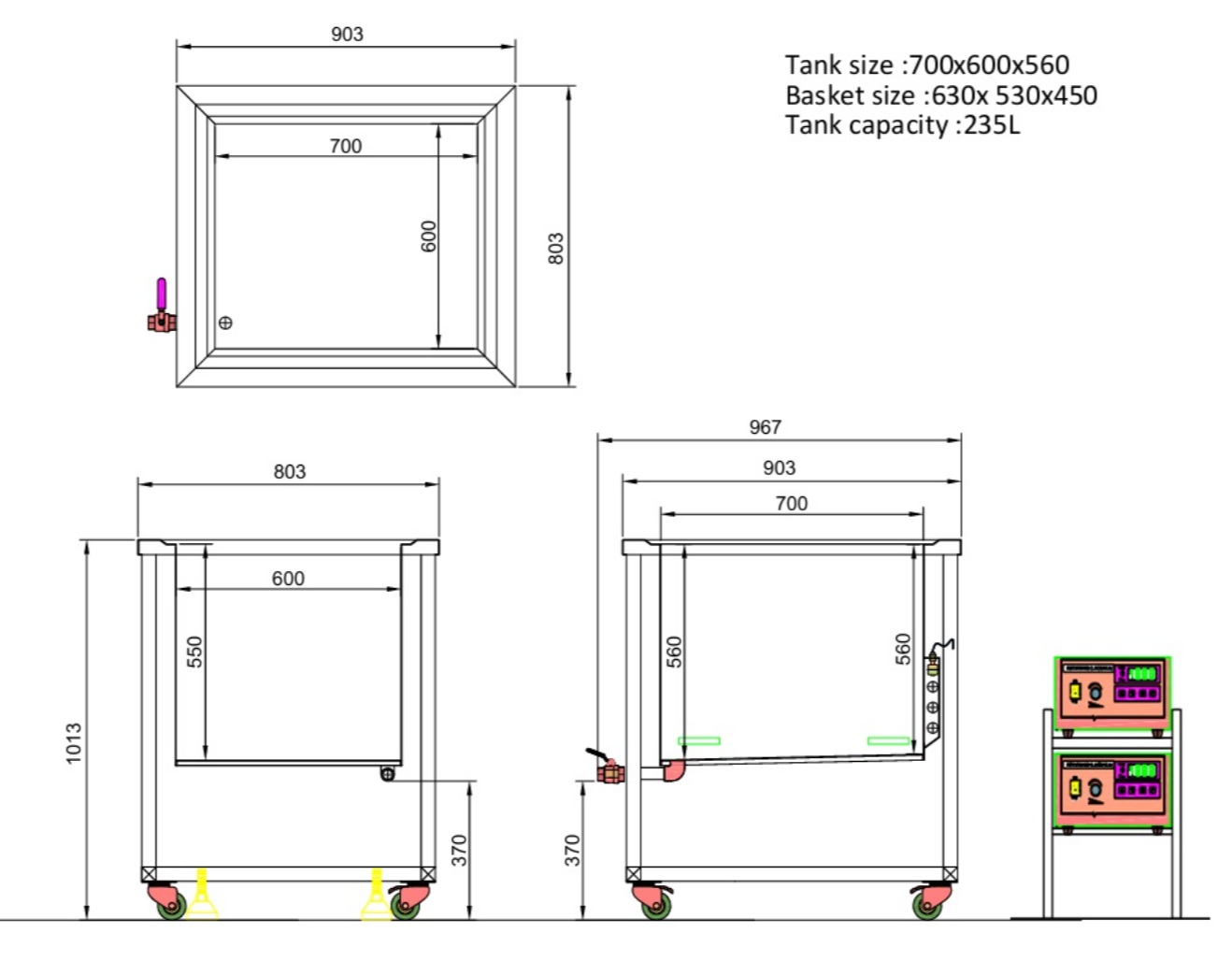

235L・28kHz
指定容量・槽寸法で製作した工業用モデル。

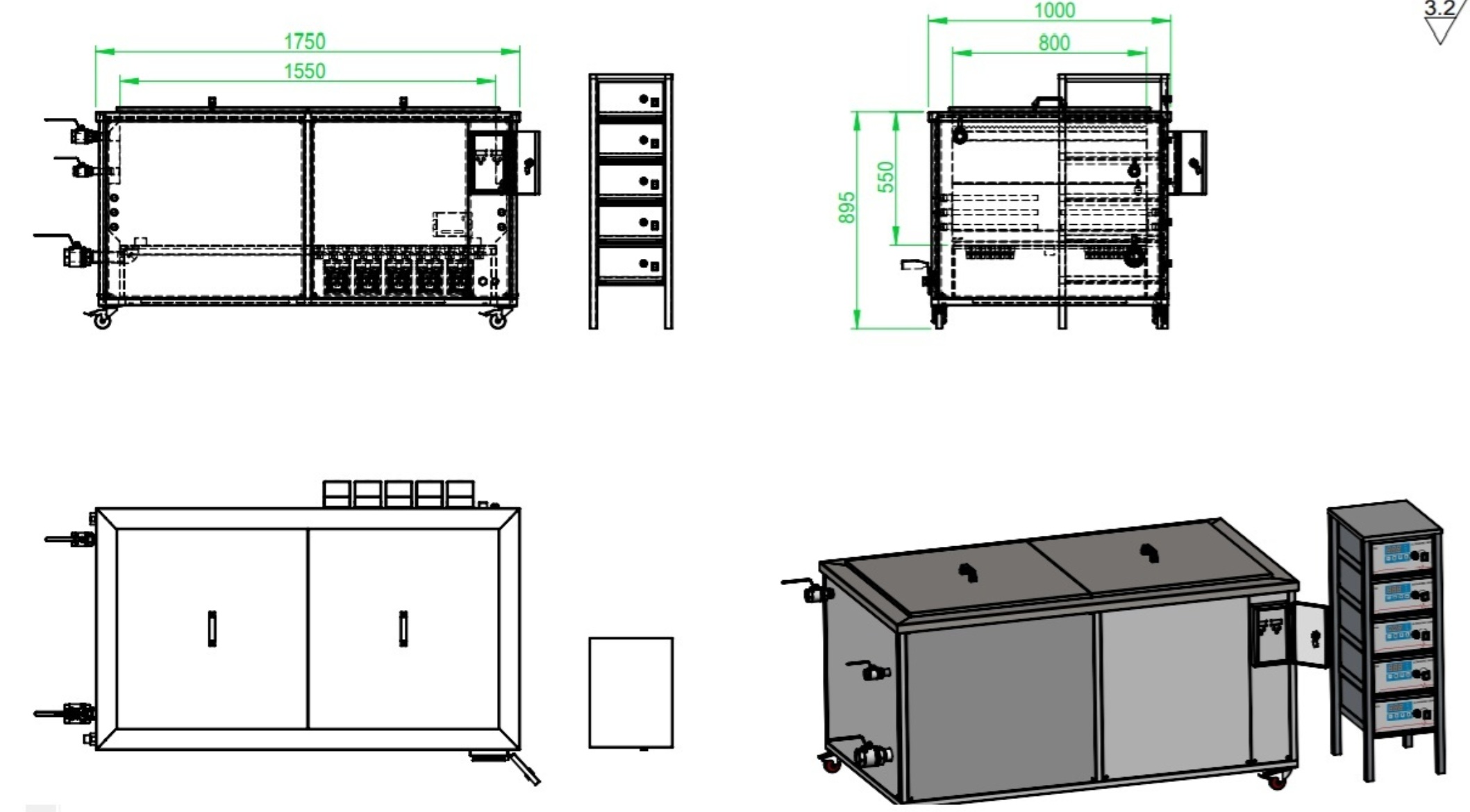

790.5L・28/40kHz デュアル
超大型槽＋オーバーフロー仕様。

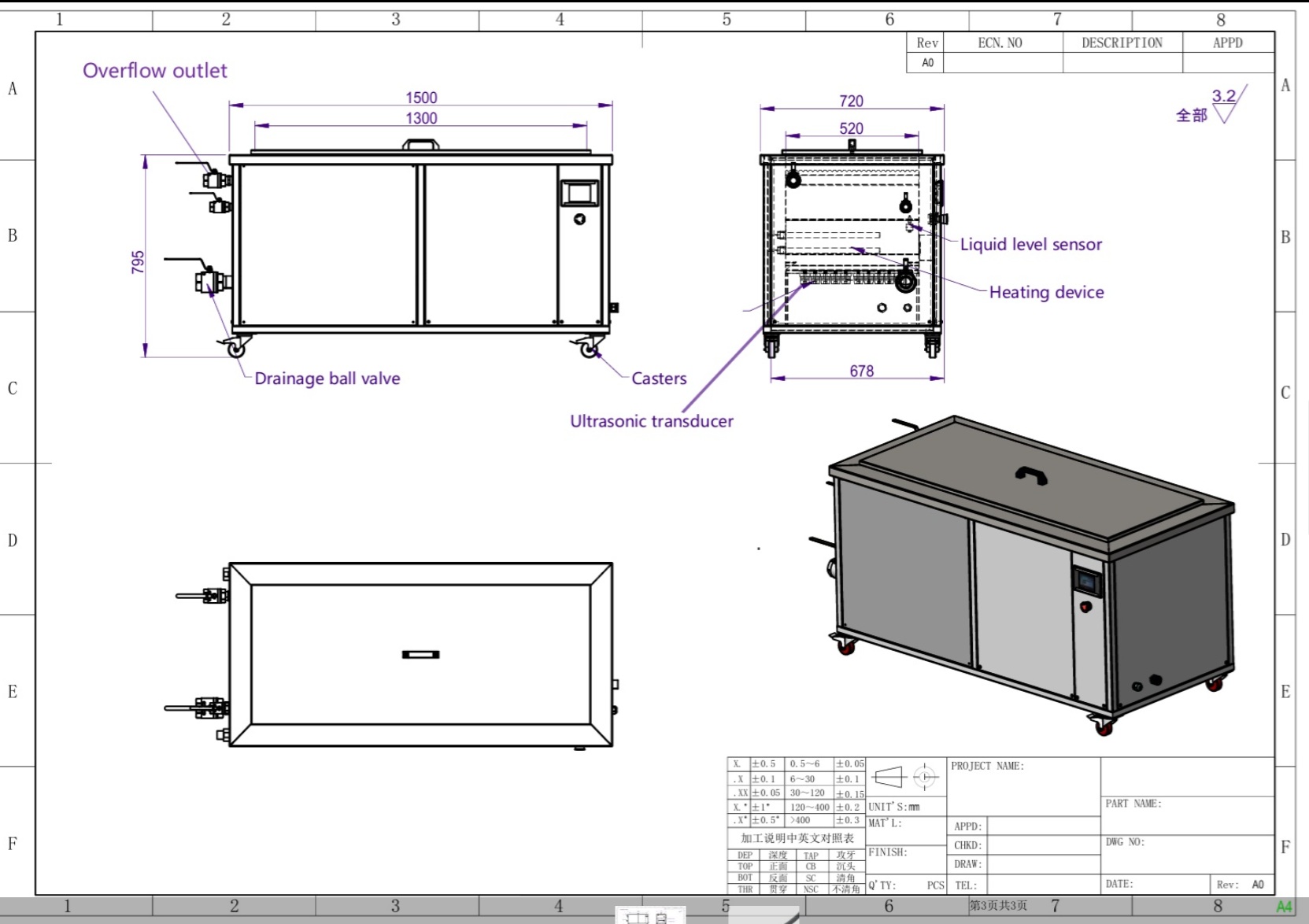

340L ロング・28/40kHz デュアル
長尺槽＋デュアル周波数＋オーバーフロー仕様。

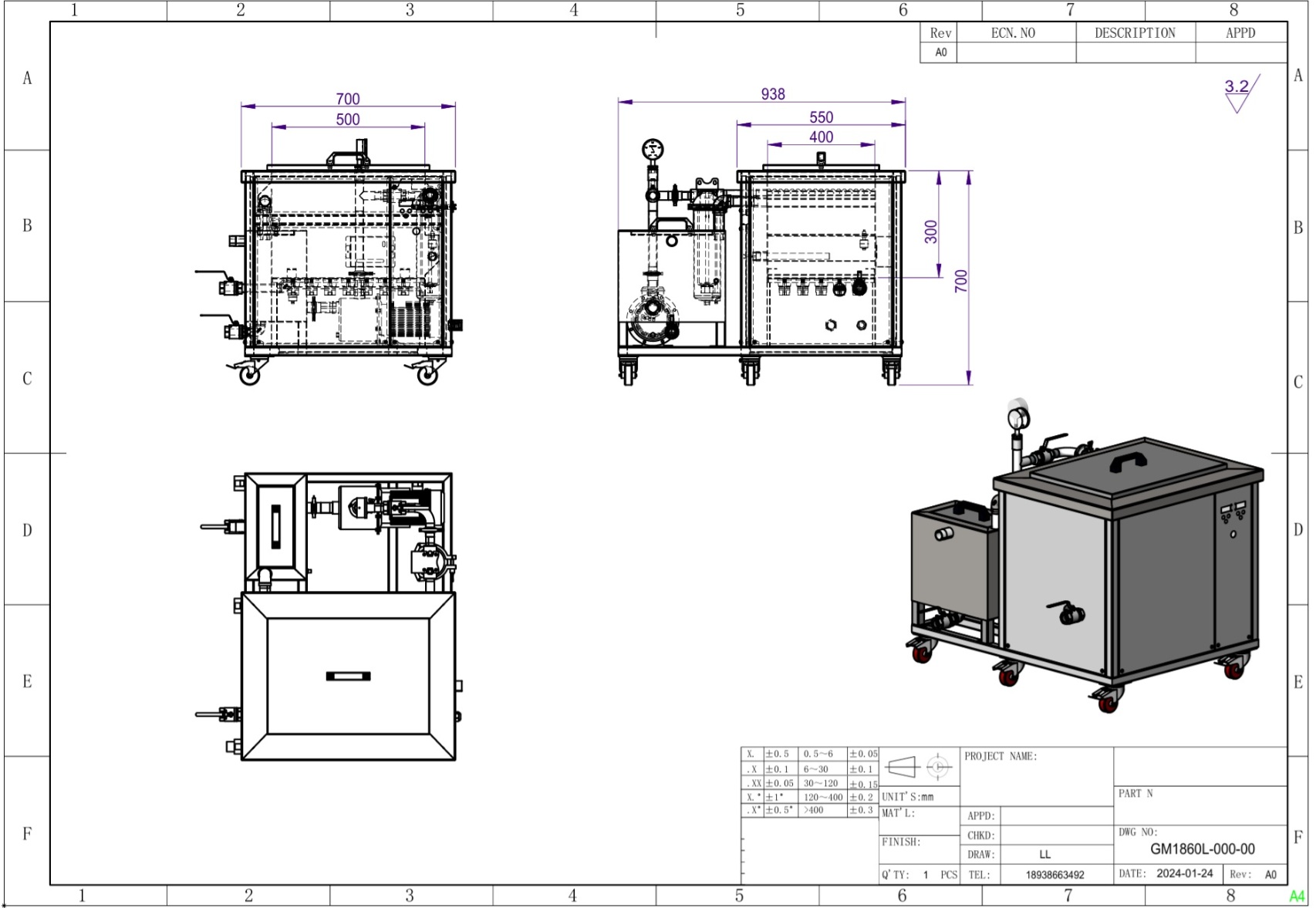

60L・28/40kHz デュアル
ろ過循環システムを組み合わせた仕様。

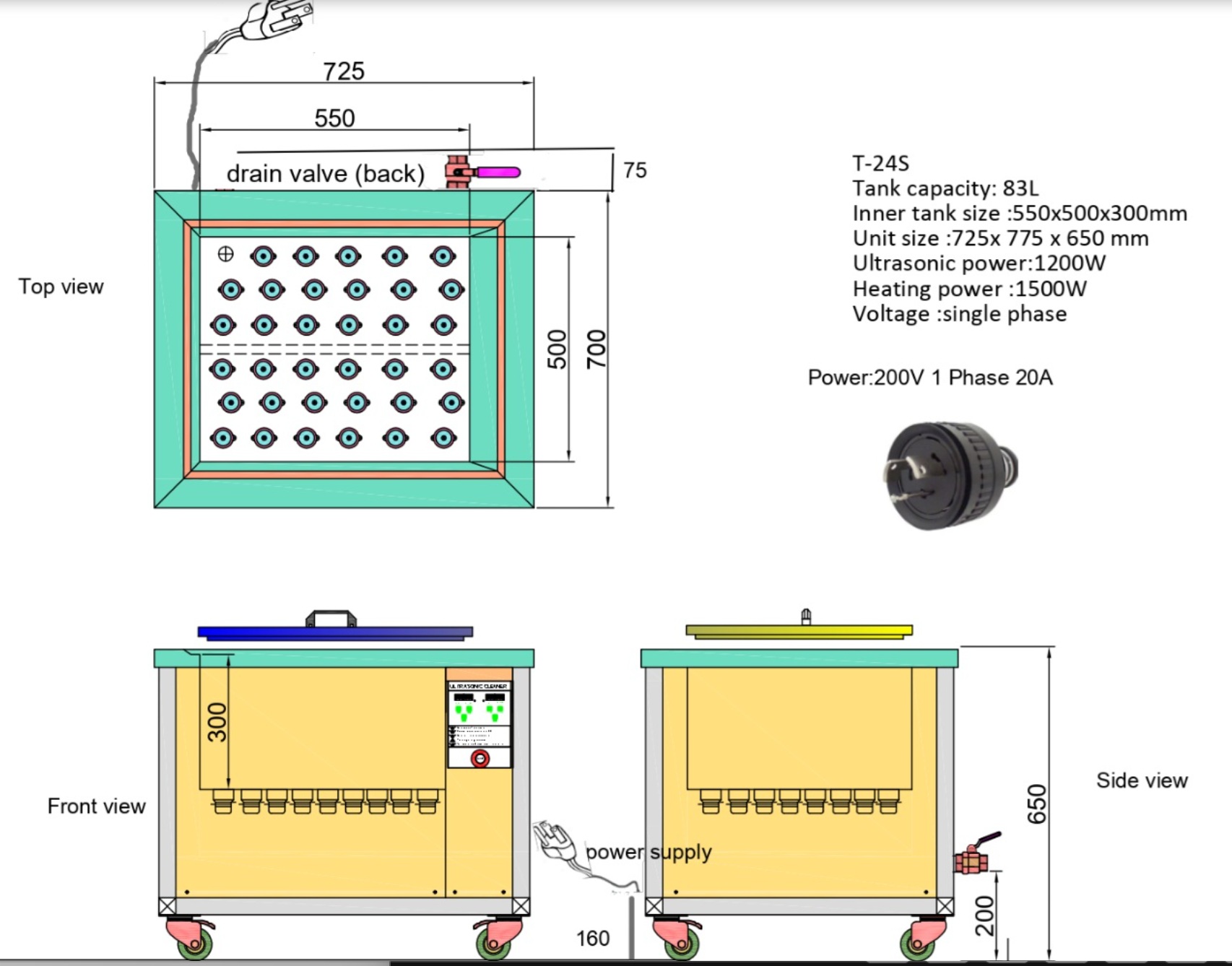

83L・28/40kHz デュアル × 3台
同一仕様で3台製作。

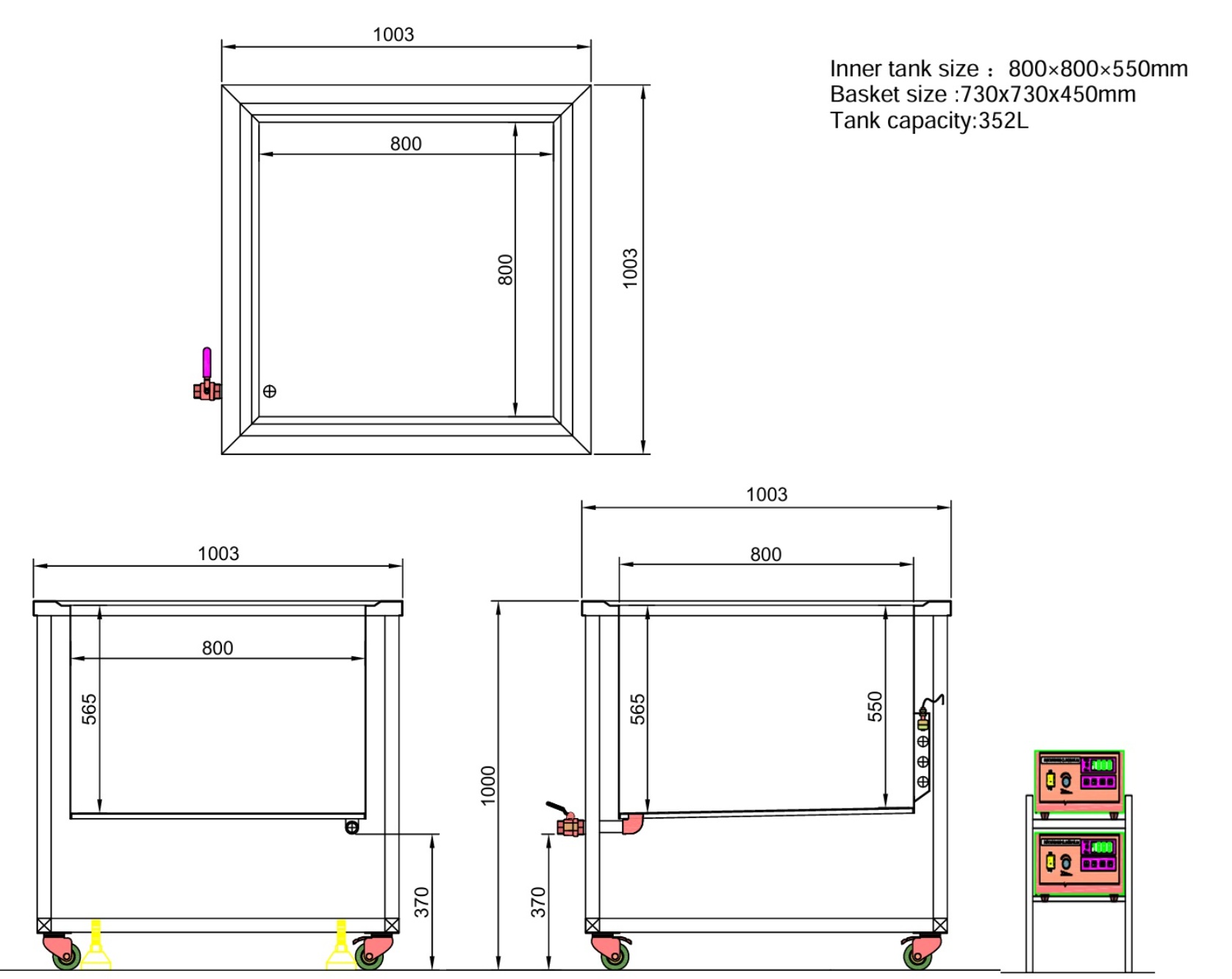

352L・28kHz
指定容量・仕様で製作した大型モデル。

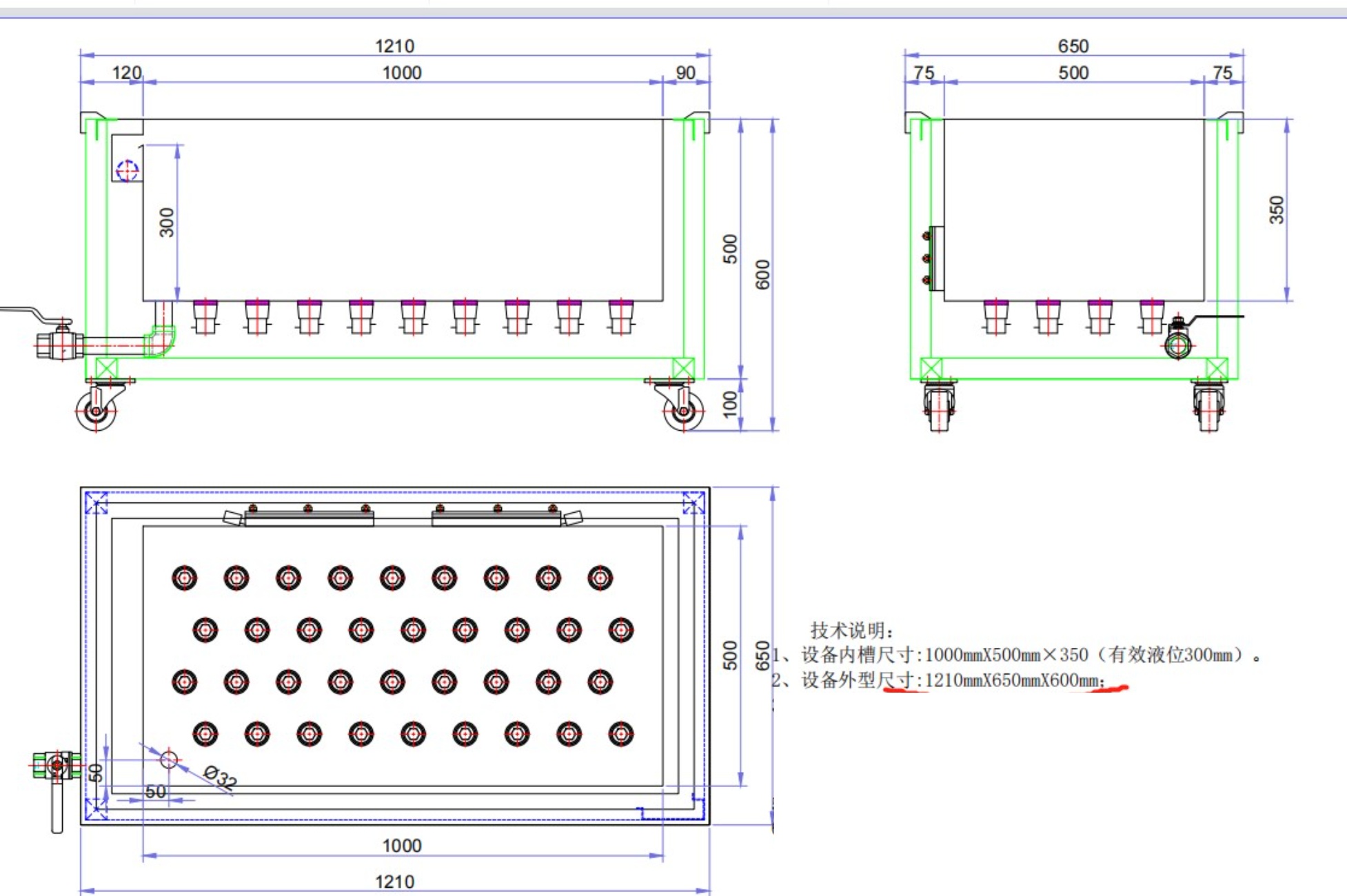

150L・40kHz
オーバーフローを組み合わせた特注仕様。
特注できる周波数・機能・設備
標準機能に加え、洗浄対象や工程に合わせて周波数・出力・付帯設備などを変更できます。
周波数
頑固な汚れなど、強い洗浄力が必要な用途向け。
幅広い部品や汚れに対応しやすい標準的な周波数。
40kHzより精密で、80kHzより洗浄力を確保したい用途向け。
微細汚れやデリケートな部品の洗浄向け。
精密部品など、より細かな洗浄が必要な用途向け。
非常に微細な汚れや高い精度が求められる用途向け。
用途・工程に合わせて複数の周波数を切り替えて使用。
多槽構成・専用カゴ・治具
超音波洗浄・すすぎ・乾燥など、必要な工程を組み合わせます。
カゴ寸法、仕切り、網目サイズ、材質、ラバー・保護材、専用保持形状などを洗浄物に合わせて設計します。
標準機能・変更可能仕様
標準機能
洗浄時間を設定します。
洗浄液を加温します。
洗浄物や汚れに合わせて超音波出力を調節します。
変更可能な仕様
より短時間で昇温したい場合など、槽容量・使用条件に合わせてヒーター容量を変更できます。
槽容量・形状・洗浄条件に合わせて、必要な超音波出力で設計します。
洗浄液中の気泡を除去し、超音波が伝わりやすい状態にします。
周波数を微変動させ、定在波による洗浄ムラを抑えます。
超音波を断続的に作用させる機能です。
付帯設備・追加機構
液面に浮いた油分や浮遊物を槽外へ排出しやすくします。
洗浄液を循環・ろ過し、汚れの蓄積や再付着を抑えます。
洗浄液の温度上昇を抑え、温度を管理しやすくします。
空圧リフトで重量物や大型ワークを昇降し、槽への投入・引き上げ作業を軽減します。
洗浄物をバスケット内で回転させ、向きを変えながら複数方向から効率よく洗浄します。
底面に加えて側面にも振動子を配置し、槽内の複数方向から超音波を伝える仕様にも対応します。
洗浄工程の自動化をご希望の場合も、使用条件や必要な工程を確認のうえご相談いただけます。
ご相談から製作まで
ご相談
洗浄物・汚れ・希望仕様をお知らせください。
仕様のご提案
槽サイズ・周波数・機能などをご提案します。
お見積り・仕様確認
仕様・価格・納期をご確認いただきます。
製作・納品
確定した仕様に基づいて製作し、納品します。
お見積り時にお知らせください
分かる範囲で構いません。洗浄物・汚れ・使用条件が分かると、より適した仕様をご提案しやすくなります。
自動化・搬送などをご希望の場合は、あわせてお知らせください。
既製品で対応できない洗浄もご相談ください
洗浄物のサイズ・形状・汚れ・使用条件を確認し、必要な槽寸法・容量・周波数・機能をご提案します。
特注オーダーメイドを相談する
