【投げ込み型 超音波発生装置 28kHz 丸バー型】 注水目安容量5L〜15L 超音波150W /業務用超音波発生器 [G-28-GH0320]
【投げ込み型 超音波発生装置 28kHz 丸バー型】 注水目安容量5L〜15L 超音波150W /業務用超音波発生器
[G-28-GH0320]
販売価格: 94,600円(税込)
在庫あり
商品詳細
【投げ込み型 超音波発生装置 28kHz 丸バー型】 注水目安容量5L〜15L 超音波150W /業務用超音波発生器
【主な特徴】
・お持ちのタンクに設置することで超音波が発生し、アイテムを洗浄することができます
・丸バータイプの超音波発生器は、コンパクトで省スペースな設計により狭いタンク内にも設置しやすく、用途に応じて複数本での構成も可能な、柔軟性と洗浄性能のバランスが優れています
・ご使用頂けるタンクの材質は、ステンレス鋼SUS304(一般用途)、ステンレス鋼SUS316L(耐薬品性)、チタン合金(強酸・特殊環境) となります
＊その他材質でのご使用をご検討の場合、一度ご相談ください
・超音波発生装置のサイズは目安容量の水量からお選びくださいませ。該当するサイズがない場合、オーダーも可能です
・超音波発生装置の設置方法は3種類ございまして、(1)上部 (2)底部（3）横 のいずれかをご注文時にお選び頂けます（5・6枚目画像参照）
・超音波発生器とジェネレーターを接続するケーブルは3m、ジェネレーターの電源コードは1mとなっておりますが、ご希望に合わせ長さのご指定可能です
【仕様】
・セット内容:超音波発生器、操作用ジェネレーター
・機能：工業用グレードIC/超音波
・集積回路/ＩＣ：工業用
・超音波周波数：28kHz
・機能：パワー調節
・超音波パワー：0〜150Wで調節可
・注水目安容量：5〜15L
・振動子/トランスデューサー数：3
・電源：100-120V、50/60Hz、6A ＊200Vご希望の場合はプラグの形状も合わせてお知らせください
・電源プラグ：(1)標準日本プラグにアース線付 (2)3ピンAタイプ (3)3ピンBタイプ よりお選び頂けます (商品画像をご参照ください)
・超音波発生器材質:ステンレス鋼SUS304
・注意事項：洗浄アイテムは、超音波発生器（振動子）に直接触れないように配置が必要となります
超音波の伝達や機器保護の観点から、発生器から70〜100mm程度離して設置することを推奨しております
スペースの都合上難しい場合でも、最低50mm以上の距離を確保してください
【サイズ】
・注水目安容量：約5〜15L
・超音波発生器サイズ：(1)200x(2)100x(3)60mm(LxWxH)
・ジェネレーターサイズ：430x270x145mm(LxWxH) 7.5Kg

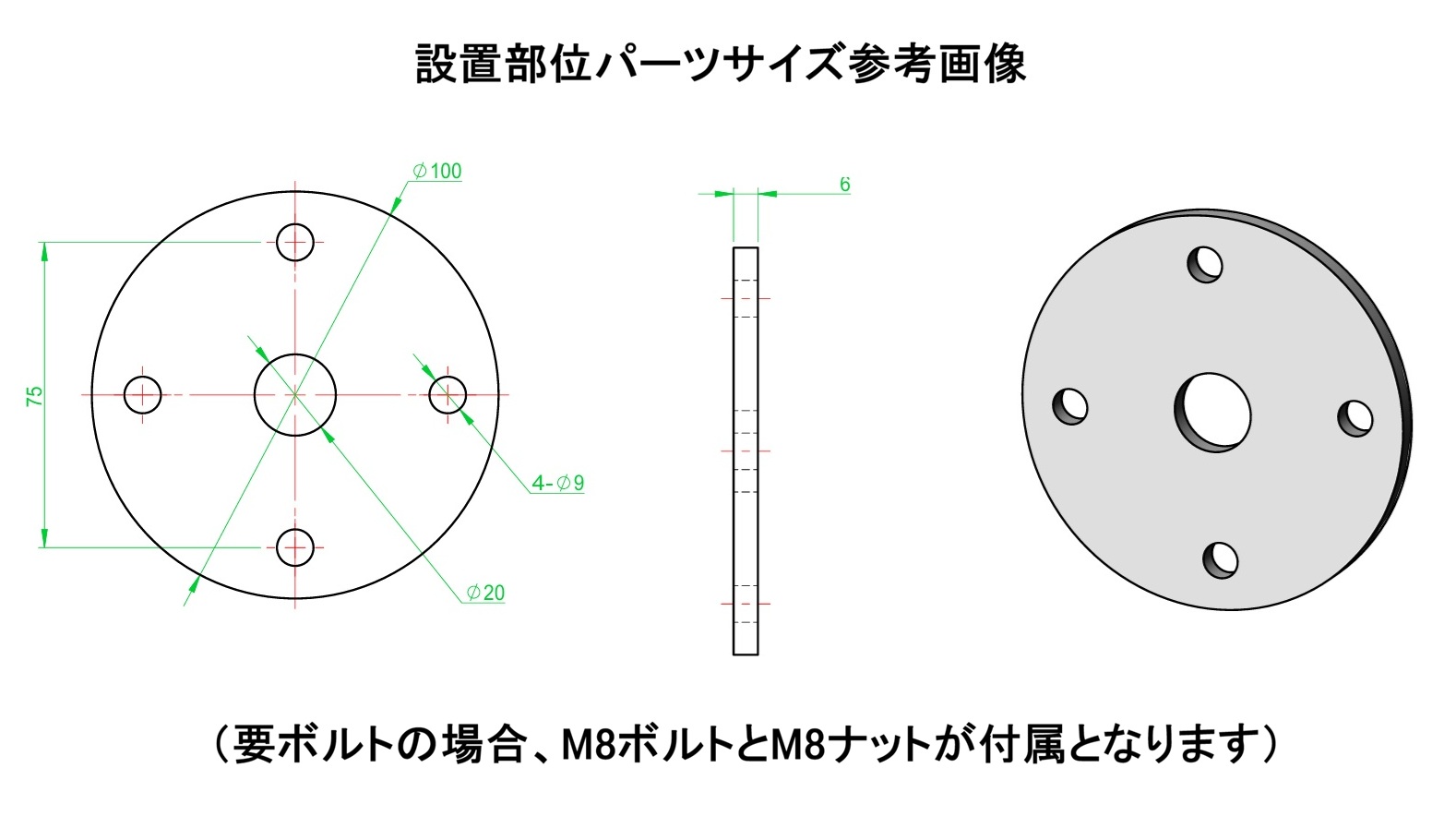

【設置方法に関して】
取付けに必要な部品をご提供しておりますので、ご希望の設置方法をお選びの上、備考欄よりご希望の取付方法をお知らせくださいませ
(1)タンク上部設置時の取付方法：タンク縁に固定するU字型ハンガー／フックブラケット、またはタンク蓋や支持フレームに取付けるフランジプレート
(2)タンク底設置時の取付方法：ネジ式取付ベース、またはフランジ構造 ＊お客様側でタンクへの穴加工が必要となります
(3)タンク横設置時の取付方法：ネジ式取付ベース、またはフランジ構造 ＊お客様側でタンクへの穴加工が必要となります
【ご注文時に備考欄にご記入下さい】
１）ご希望の取付方法とお持ちのタンクの内寸 （設置用部品をタンク内寸サイズに合わせてご用意いたします）
２）超音波発生器とジェネレーターを接続するケーブルは3m、ジェネレーターの電源コードは1mとなっておりますが、ご希望に合わせ長さのご指定可能です
【超音波発生器の特徴】
・超音波発生器は、安定した超音波出力により洗浄液中に微細なキャビテーションを発生させ、細かな隙間や複雑形状の汚れまで効率よく除去します
出力・周波数制御により、洗浄対象に合わせた最適な洗浄条件を設定でき、安定した洗浄品質を実現します

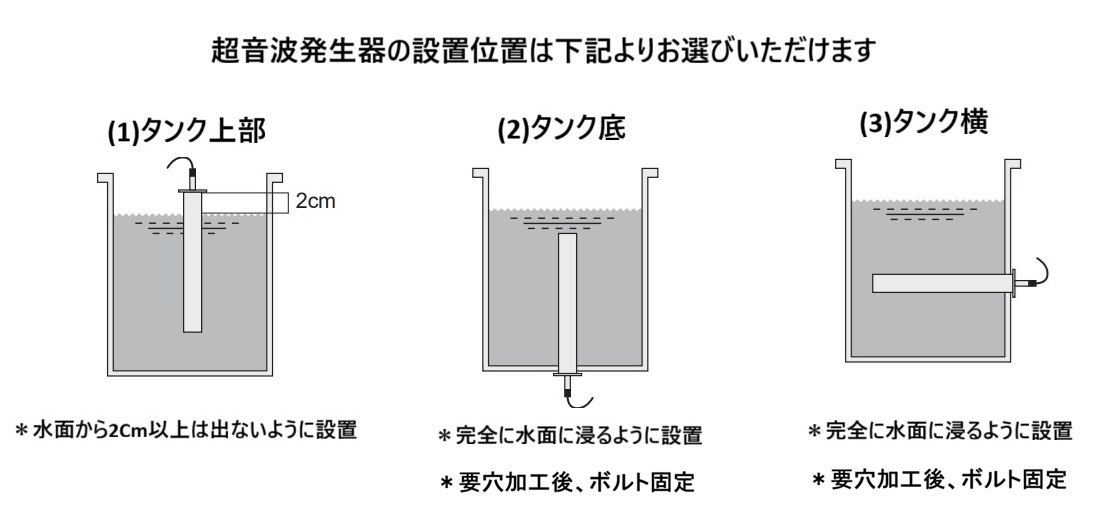

【超音波発生器の設置位置による違いについて】
超音波発生器（振動子）の設置位置によって、洗浄力の分布や洗浄ムラの出方が変わりますので、洗浄物やタンク形状に応じてお選びください
(1)タンク上部設置
液面付近から超音波を照射するため、上層〜中層が強くなります
軽量物や浮きやすいワークに向いており、補助的な配置として使用されます
(2)タンク底設置
超音波がタンク全体に広がりやすく、洗浄ムラが少ないのが特長です
金型や重量物など、最も汎用性が高い標準的な設置方法です
(3)タンク横設置
側面から超音波を照射する構造のため、底部スペースを確保できない場合や、排水構造を優先したいタンクに適しています
縦方向に長いワークや深槽タンクでも効率的な洗浄が可能です
【周波数別の用途例】
・被洗浄物の種類や繊細さ、汚れの度合いや種類など、ご使用用途に適した周波数の超音波洗浄機をお選び下さい
■28kHz：低周波、洗浄力は強く、 衝撃力も強い
一般的なステンレス、金属製品（表面傷の恐れがあるためアルミ製品は除く）、樹脂製品の目に見える大きな汚れや、頑固な汚れなどの除去に有効、大型で重量がある・小型でも硬度が高くシンプルな作り（ネジ穴や溝がない等）のアイテムに適しています
■40kHz： 低周波、洗浄力は強く、衝撃力も大きい、現在最も使用されている周波数
一般的なステンレス、金属製品に加え、28kHzの対象物と比較するとより小さな精密金属部品、ガラス製品などの脱脂、汚れ除去に有効です
■80kHz： 中周波、 洗浄力は中〜強で衝撃は中〜大
ガラス製品、アルミ製品、プリント基板、精密金属部品などの脱脂、洗浄に適しています
■120kHz： 中〜高周波、洗浄力は中〜弱、衝撃力も中〜弱
精密機器、ハードディスク、光学レンズ、シリコンウエハなどの繊細な機器の微細な汚れなどの除去に有効です
＊更に詳しい内容につきましては周波数の違いについてをご覧ください
